Regenwasserkanalisation in Danzig

Auf Wunsch des Dienstleistungsbüros CENTRUM stellte MIDO Anschlüsse für eine Regenwasserkanalisation, mit einem Durchmesser von 225 mm und 315 mm auf einer Länge von jeweils ca. 14 m, her. Die Installation fand in Wrzeszcz, einem Stadtteil von Danzig, in der Gegend der Allee Grunwaldzka statt.

grunwaldzka mapka 01
Umgebung der Installation

DIe Abwasseranschlüsse mussten mit einem genau festgelegten Gefälle zwischen der Infrastruktur des im Bau befindlichen Gebäudes und dem vorhandenen Rückhaltesystem hergestellt werden. Der Verbindungspunkt war die vorhandene Kanalisation DN1200 in der Mittelspur der Allee Grunwaldzka.

Grunwaldzka 01
Ort des Abwasseranschlusses - mittelspur der Allee Gruznwaldzka mit vorhandener DN1200 Kanalisation

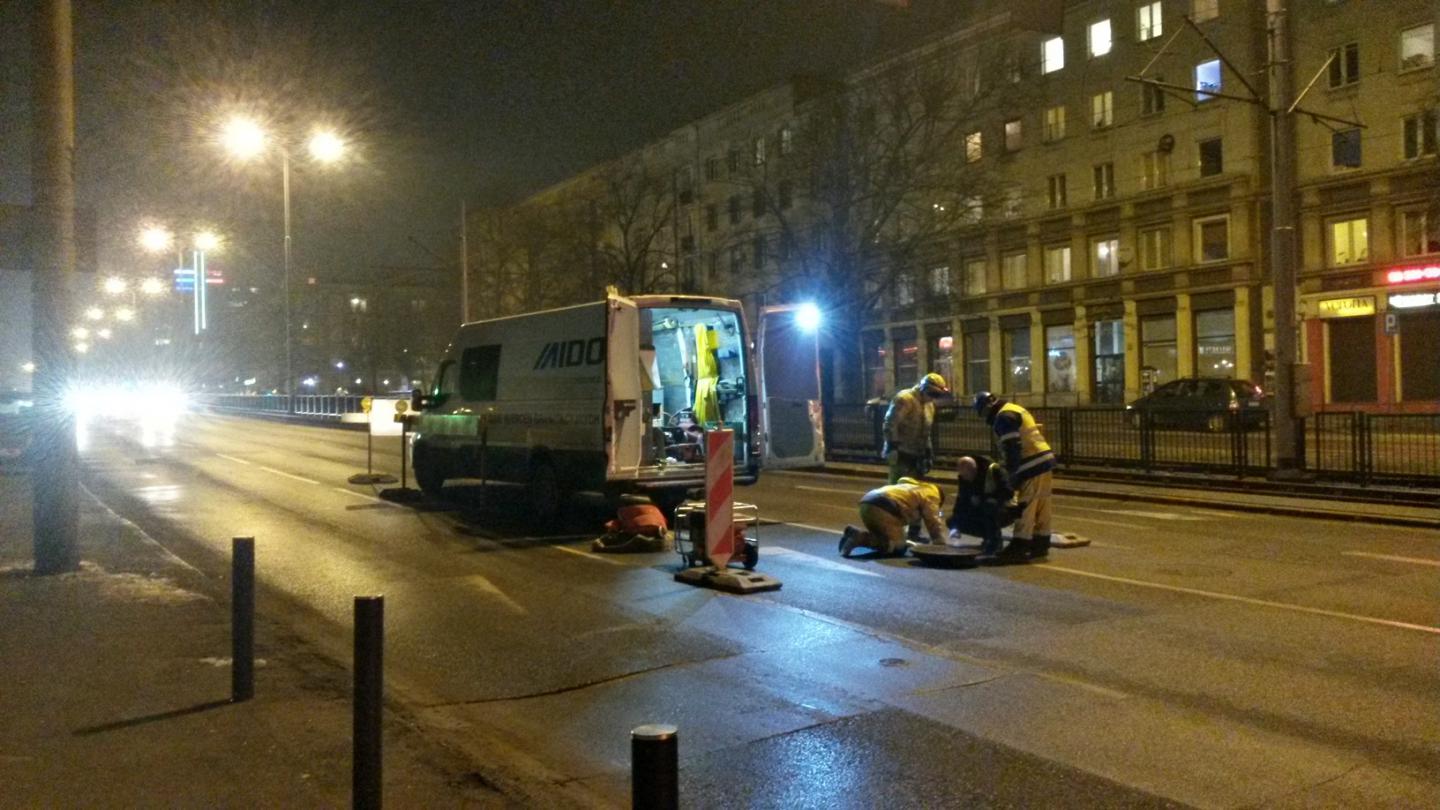

Grunwaldzka 00
Ort des Abwasseranschlusses - mittelspur der Allee Gruznwaldzka mit vorhandener DN1200 Kanalisation



grudnwaldzka 02
Ort des Abwasseranschlusses - mittelspur der Allee Gruznwaldzka mit vorhandener DN1200 Kanalisation

Aufgrund des strategisch verbundenen Standorts war es nicht akzeptabel, andere Technologien zu verwenden, die erhebliche Verkehrsprobleme verursachen würde, was sicherlich der Fall wäre einschließlich typischer grabenloser Maschinen und Technologien wie z.B Bohrtechnologien mit Schneckenantrieb oder Mikrotunneling. Die Verwendung des Gravitationsbohrgeräts führte dazu das, nur wenige Stunden lang, eine der drei Spuren der Allee Grunwaldzka gesperrt wurde.

Der Bohrvorgang wurde durch Pilotbohrungen vom Startschacht mit der Gravitationsbohranlage bis zum Endschacht auf der Straße durchgeführt. Pilotbohrungen erforderten eine hohe Präzision, was ein Faktor war, um das gewünschte Gefälle der Installation zu erreichen.

Grunwaldzka 08
Startschacht mit installierter Gravitationsbohranlage die an zusätzlichen Adaptern befestigt ist



Grunwaldzka 09
Ausführung der Pilotbohrung

Nachdem der Bohrkopf den Abwasserschacht erreicht hatte, wurde dieser mit einem Fräskopf ausgestattet, der das Bohrloch im Rückwärtsgang vergrößert und gleichzeitig Rohrsegmente einzieht, um ein Abwassersystem zu erstellen.

Grunwaldzka 03
Pilotbohrung endet im Endschacht auf der Straße



Grunwaldzka 04
Fräskopf mit erstem Rohrmodul Segment



Grunwaldzka 05
Montage des Fräskopfes inkl. dem Rohrmodul Segment



Grunwaldzka 06
Ausfräsung und Einziehung der Rohrmodul Segmente

Die einzelnen Abschnitte des Abwassersystems bestehen aus Rohr Modulen, die direkt im Abwasserschacht miteinander verbunden werden. Erwähnenswert ist das die entwickelte Technologie zum Verbinden und Abdichten von Rohrsegmenten eine effektive, dichte und dauerhafte Verbindung gewährleistet die, die höchste Qualität und Haltbarkeit der gesamten Installation garantiert.

Grunwaldzka 12
weiteres verbinden von Rohrmodul Segmenten

Durch Zurückziehen des Fräskopfes in den Startschacht wurde eine Installation generiert, die aus nacheinander verbundenen Rohrmodul Segmenten besteht.

Grunwaldzka 10

Der Hauptvorteil der Technologie, bei der Verwendung des Gravitationsbohrgeräts, ist die hohe Effizienz der Implementierung, insbesondere bei Installationen die eine sehr hohe Präzision und Genauigkeit erfordern. Als weiteren Vorteil ist das störungsfreie Eingreifen in die vorhandene Infrastruktur. Die Technologie ermöglicht es, die Installation 100% grabenlos durchzuführen. Dies führt wiederum dazu, dass keine Kommunikation oder andere Schwierigkeiten für die lokale Gesellschaft entstehen und keine zusätzlichen Bau- und Sozialkosten im Zusammenhang mit der Installation entstehen. Die erhebliche Zeitersparnis, der Installationszeit, durch den Einsatz der Gravitations Bohrtechnologie bedeutet erhebliche Kostenreduzierungen. Es ist zusätzlich eine Unterstützung im Kampf für eine saubere Umwelt, saubere Luft und Umweltfreundlichkeit in Bauprozessen.

Um zum Video dieser Installation zu gelangen, klicken Sie auf das untere Bild.



grinwaldzka ikona
